هوای فشرده مدیکال مرکزی
هوای فشرده مدیکال مرکزی
هوای فشرده مدیکال در بیمارستانها به منظور نیروی محرکه ونتیلاتور های و به جهت ترکیب آن با اکسیژن و تنفس بیماران استفاده می شود. همچنین برای داروهای نبولایزری و بعنوان اجنت داروهای شیمی درمانی نیز استفاده می شود. استفاده دیگر هوای فشرده البته با فشار های بالاتر (حدود 10 بار) در اتاقهای عمل برای تجهیزات و ابزارهای جراحی می باشد. بنابراین کیفیت هوای سیستم هوای فشرده بسیار اهمیت دارد و می بایست براساس استاندارد ملی ایران 1-11636 و استاندارد بین المللی ISO7396-1 بسیار تمیز و عاری از هرگونه آلاینده و بو باشد.
براساس استاندارد ملی ایران و استاندارد بین المللی سه نوع کمپرسور هوا برای تامین هوای فشرده بیمارستانها قابل استفاده می باشد.
- کمپرسورهای پیستونی
- کمپرسورهای اسکرو روغنی
- کمپرسور های اسکرول خشک
علاوه بر کمپرسور هوا دستگاه هوای فشرده مدیکال می بایست به تجهیزات تصفیه هوا و سیستم مانیتورینگ مجهز باشد. منظور از سیستم تصفیه هوا تجهیزاتی است که ضمن خشک کردن هوای فشرده تا دمای -40 درجه سانتیگراد نقطه شبنم، هوا را از وجود غبار و بوی تمیز نماید تا در کلاس 1.1.1 استاندارد بین المللی ISO8573-1قرار گیرد.

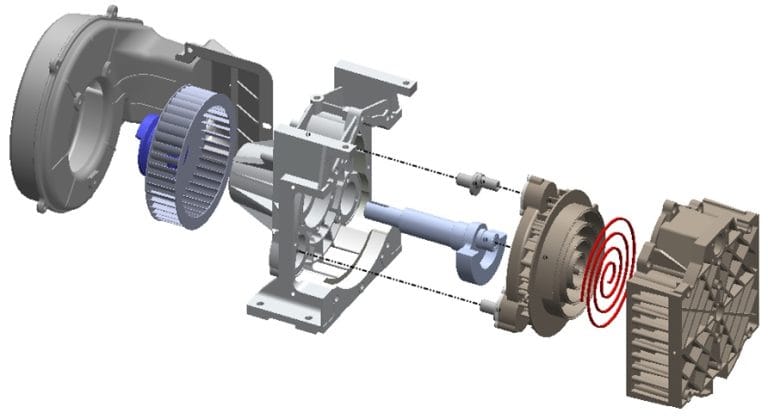

سیستم هوای فشرده مدیکال مجهز به کمپرسور اسکرول Scroll
در این سیستم که در استاندارد NFPA آمریکا استفاده از آن اجباری می باشد منبع تامین هوای فشرده کمپرسوراز نوع Scroll می باشد که بدون نیاز به روغن هوا را تا فشار 10 بار فشرده می نماید. همانگونه که در شکل زیر ملاحظه می فرمایید هوا با حبس شدن میان دو حلزون درگیر در هم فشرده می شود و هیچ گونه روغنی در فرآیند فشرده سازی استفاده نمی شود. بنابراین در این روش قطعات مصرفی مانند روغن، فیلتر روغن و سپراتور روغن در نگهداری دستگاه حذف می شود و هزینه های آن بسیار پایین تر خواهد بود.
مزایا:
- نگهداری آسان
- هزینه پایین راهبری و نگهداری
- ریسک پایین تر
- طول عمر بیشتر
- امکان استفاده 24 ساعته در مراکز درمانی
- امکان تامین کلیه ظرفیتهای مورد نیاز مراکز درمانی
معایب:
- تنها ایراد این سیستم ها قیمت بالاتر می باشد

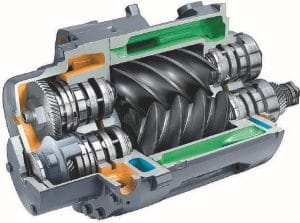

سیستم هوای فشرده مدیکال مجهز به کمپرسور اسکرو روغنی Oil Injected Screw
در این نوع سیستم ها از کمپرسورهای اسکرو روغنی استفاده می شود که در فرآیند تولید هوای فشرده از روغن بعنوان روان کننده استفاده می نماید و سپس توسط فیلتر و سپراتور روغن از هوا جدا می شود. طبیعی است که پس از خروج هوا از کمپرسور، هوا بطور کامل توسط فیلتر ها و میکروفیلتر های نصب شده در سیستم تصفیه هوا خشک و عاری از روغن خواهد شد و در کلاس 1.1.1 استاندارد ISO8573-1 قرار خواهد گرفت. استفاده از این سیستم در استاندارد NFPA به کل ممنوع است ولی در استاندارد اروپا اجازه استفاده داده شده است ولی می بایست هوای ورودی به خط مصرف کاملا عاری از هرگونه آلودگی بوده و در کلاس 1.1.1 استاندارد ISO8573-1 باشد.
مزایا:
- هزینه خرید پایین تر
- تنوع بیشتر سازندگان
- امکان استفاده 24 ساعته
- امکان تامین کلیه ظرفیتهای مورد نیاز مراکز درمانی
معایب:
- ریسک بالاتر عدم پاک بودن هوا
- هزینه بالاتر نگهداری و سرویس

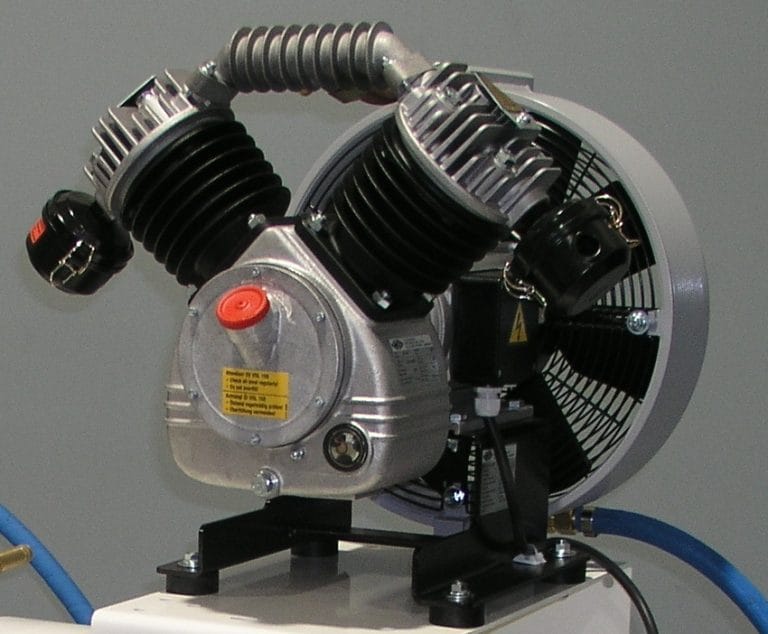

سیستم هوای فشرده مدیکال مجهز به کمپرسور پیستونی روغنی و خشک
کمپرسورهای پیستونی معمولا برای ظرفیتهای پایین و در مراکز درمانی سایز کوچک و جراحی محدود قابل استفاده است. بدلیل ساختار کمپرسور های پیستونی معمولا برای مراکزی که نیاز 24 ساعته به تامین هوا با حداکثر ظرفیت دارند توصیه نمی شود.
مزایا:
- قیمت پایین تر در ظرفیت های پایین
- ابعاد کوچکتر
معایب:
- نیاز به دقت بیشتر در نگهداری
- هزینه نگهداری بالاتر در مقایسه با کمپرسور های اسکرو و اسکرول
- ریسک بالاتر خرابی در مقایسه سایر کمپرسور ها
سیستم تصفیه هوای مدیکال
برطبق استاندارد ملی ایران 1-11636 و استاندارد بین المللی ISO7396-1 هوای فشرده تولید شده توسط این تجهیزات می بایست مشخصات کیفی زیر را داشته باشند:
- غلظت اکسیژن بین 4/21 درصد تا 4/20 درصد کسر حجمی
- میزان کل روغن کمتر از 0/1 میلی گرم بر مترمکعب
- میزان رطوبت یا نقطه شبنم هوای خروجی کمتر از (44-) درجه سانتیگراد یا کمتر از 67 میلی لیتر بر مترمکعب
- میزان ذرات آلاینده مجاز(براساس استاندارد ISO 8573))
الف- ذرات از قطر 1/0 الی 5/0 میکرون حداکثر 100 عدد
ب- ذرات از قطر 5/0 الی 1 میکرون حداکثر 1 عدد
ج-ذرات از قطر 1 الی 5 میکرون اصلاً نباید وجود داشته باشد
- میزان منواکسید کربن کمتر از 5 میلی لیتر بر مترمکعب
- میزان دی اکسید کربن کمتر از 500 میلی لیتر بر مترمکعب
- میزان (NO +NO2) کمتر از 2 میلی لیتر بر مترمکعب
- میزانSO2 کمتر از 1 میلی لیتر بر مترمکعب
بنابراین برای رسیدن به چنین کیفیتی می بایست حتما از ترکیب خشک کن جذبی و فیلتراسیون زیر استفاده نمود. که متاسفانه دیده می شود در بعضی سیستم ها از خشک تبریدی که حداکثر می تواند تا 3 درجه سانتیگراد نقطه شبنم هوا را خشک نماید، استفاده می شود.

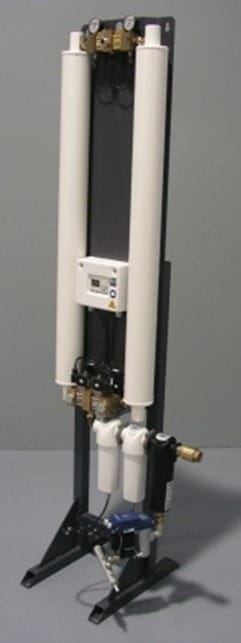

- درایر جذبی (Adsorption dryer)
- میکروفیلتر 1 میکرون (PreFilter)
- میکروفیلتر 0/01 میکرون(Submicronic)
- میکروفیلتر مونو اکسید کربن (جهت تبدیل مونو اکسید به دی اکسید کربن)
- میکروفیلتر کربن اکتیو 0/003 میکرون (Active Carbon)
- میکروفیلتر ذرات غبار (Particle)
- میکروفیلتر باکتری(Bacteria)
فشارهوای برای سیستم های هوای فشرده مدیکال در استاندارد عدد زیر تعریف شده است:
گازهاي طبي فشرده، غير از نيتروژن يا هوا براي راه اندازي تجهيزات جراحي
400-500 کیلو پاسکال
نيتروژن يا هوا براي راه اندازي تجهيزات جراحي
700-1000 کیلو پاسکال (a)
خلاء
60 ≤ کیلو پاسکال (b)
(a) براي گستره هاي متفاوت ، مقررات ملي يا منطقه اي ميتواند مورد نياز باشد
(b) فشار مطلق
بنابراین در هنگام تهیه این سیستم ها می بایست به فشار مورد نیاز دقت نمود.
مخازن هوا
مخازن هوا سیستم های هوای فشرده می بایست براساس استاندارد ASME Sec VIII Div. I طراحی و ساخته شود و فولاد مورد تایید این استاندارد از نوع A516 Gr70 که بعضا دیده می شود در ایران از فولاد های ارزانتر برای ساخت مخازن استفاده می شود که متاسفانه خطرات زیادی را برای مراکز درمانی به همراه خواهد داشت.
در هنگام انتخاب و خرید این سیستم ها حتما باید موارد متعددی مانند ارتفاع محل نصب دستگاه از سطح دریا و رطوبت نسبی و دما حداکثر مد نظر قرار گیرد. مهندسان فروش این شرکت آمادگی دارند تا اطلاعات لازم جهت مهندسی خرید و انتخاب صحیح دستگا ها را بصورت رایگان در اختیار مراکز درمانی قرار دهند پس با ما قبل از خرید تماس حاصل نمایید.
